データセンターの停止は、財務上および評判上に深刻な影響を及ぼします。これらの壊滅的な障害の主な原因は、テストされていない電力および冷却インフラストラクチャです。施設管理者は多くの場合、初期の試運転段階でコンポーネントレベルのテストに依存します。しかし、個別の機器チェックと実際の運用準備の間には大きなギャップが存在します。ピーク負荷や一時的な負荷に対する施設の応答を検証せずに実際の IT 機器を導入すると、許容できないリスクが生じます。サーバーが稼動した後に、冷却のボトルネックやジェネレーターの同期障害を発見する余裕はありません。
このギャップを埋めるために、エンジニアは データセンターの負荷バンク テストを実行します。このプロセスは、レベル 5 コミッショニングとしても知られる統合システム テスト (IST) の最終的な方法として機能します。これにより、オペレーターは施設全体にわたる複雑な IT 負荷を安全にシミュレートできます。合成熱と電力消費を導入することで、冗長性を検証し、バックアップ システムのストレス テストを行い、システム全体の回復力を証明します。これにより、単一の実稼働サーバーが到着する前に、インフラストラクチャが日常業務と突然の緊急フェイルオーバーを確実に処理できるようになります。
包括的な検証: 負荷バンクはレベル 5 統合システム テスト (IST) に必須であり、制御された合成負荷の下で電気、HVAC、およびバックアップ システムに同時に負荷をかけます。
構成が精度を左右する: ラックマウント型、床置き型、抵抗負荷、リアクティブ負荷バンクの選択は、特にエアフローと冷却ループの評価のテストの有効性に直接影響します。
ライフサイクルの信頼性: 初期の試運転を超えて、施設の運用寿命全体にわたって電力システムを検証および維持するには、定期的なロードバンクテストが不可欠です。
リスクの軽減: サーバーを実際に導入する前に、厳格なテストにより単一障害点、過渡応答の欠陥、熱封じ込め違反が特定されます。
戦略的調達: データセンターのロード バンクをレンタルするか購入するかは、テストの頻度、施設の規模、長期的なメンテナンス能力によって決まります。
目次
レベル 5 統合システム テストでは、施設全体が完全な設計負荷と障害条件下で確実に動作できることを検証します。テストでは、電力供給と冷却の安定した状態を維持しながら、電力供給の停止、冗長フェイルオーバー、メンテナンス シナリオ時のシステム パフォーマンスを確認する必要があります。
合成負荷テストは、実際の IT の電力と熱の需要をシミュレートする安全かつ制御された方法を提供します。ライブサーバーとは異なり、負荷バンクを使用すると、エンジニアは運用機器に危険を及ぼすことなく、正確で反復可能な負荷を適用できます。これにより、施設が稼働する前に電気システムと冷却システムの全負荷テストが可能になります。
負荷テストは施設のライフサイクル全体を通じて継続する必要があります。定期的なテストは、発電機の劣化、UPS バッテリ容量の低下、冷却システムの性能低下など、経年劣化した機器の問題を特定するのに役立ちます。定期的な合成負荷テストは、予防保守をサポートし、信頼性を検証し、継続的な運用準備の文書化された証拠を提供します。
電気検証は、施設の試運転のバックボーンを形成します。電力会社の変電所からラックレベルの配電まで、電力チェーン内のすべてのコンポーネントにストレスを与える必要があります。
UPS システムでは、バッテリの稼働時間、放電性能、シームレスな電力転送を検証するために全負荷テストが必要です。合成負荷は、重要な電力を中断することなく、バイパス システムとインバータ遷移が正しく動作することを確認します。
負荷テストにより、ディーゼル発電機が効率的に動作することを確認し、不十分な負荷によって引き起こされる湿式スタッキングなどの問題を防止します。合成負荷は、自動転送スイッチのパフォーマンス、発電機の同期、および突然の電力需要の変化に対処する能力も検証します。
高密度コンピューティング環境では、最大負荷下でのバスウェイ、PDU、および大電流電気システムの検証が必要です。熱検査と組み合わせた総合テストは、過熱のリスク、電圧降下、弱い電気接続を特定するのに役立ちます。
冷却システムは、IT 機器から発生する熱を除去できることを確認するためにテストする必要があります。合成負荷は実際の熱条件をシミュレートし、チラー、冷却塔、CRAC ユニット、ポンプ、ファンのパフォーマンスを検証します。
合成負荷は現実的な熱出力を生成し、冷却プラント全体をテストします。エンジニアは、温度条件が変化する際の冷却能力、温度安定性、機器の応答を評価します。
全負荷試験により、気流のバランスと封じ込めの有効性が検証されます。エンジニアはバイパスエアフロー、ホットスポット、圧力の問題を特定し、ファン速度とエアフロー分布を最適化してラック温度を適切に維持します。
現代の施設は、太陽光、風力、ローカル マイクログリッドなどの複雑なエネルギー ミックスへの依存度が高まっています。
再生可能エネルギー源を統合すると、電力品質の課題が生じます。合成負荷は電力需要をシミュレートして、マイクログリッドの安定性と負荷分散機能をテストします。雲に覆われたために太陽電池アレイの出力が突然低下した場合の過渡応答を検証する必要があります。テストにより、バッテリーエネルギー貯蔵システム (BESS) または従来の発電機が即座に不足を補い、重要な IT 負荷に対して安定した周波数と電圧を維持できることが確認されます。単独運転テストでは、この施設が主要な電力網から切り離され、重要な負荷を低下させることなくマイクログリッド上で自律的に動作できることが証明されました。
正確なシミュレーションを行うには、正しい電気的プロファイルを選択することが重要です。テスト機器を施設の予想される負荷特性に適合させる必要があります。
抵抗ユニットは純粋な有効電力をシミュレートします。彼らは力率 1.0 でシステムをテストし、電気エネルギーを完全に熱に変換します。これは、冷却システム、UPS バッテリの稼働時間、および基本的な発電機の容量をテストするのに最適です。リアクティブユニットにはインダクタまたはコンデンサが導入されます。通常は 0.8 の遅れ力率で皮相電力 (kVA) をテストします。これは、モーター負荷、変圧器、古いサーバー電源の複雑な電力消費をシミュレートします。
主な目的が熱検証または力率が補正された最新の IT 機器のテストである場合は、抵抗ユニットを使用します。大規模な UPS システムを試運転したり、バックアップ発電機のオルタネーター容量をテストしたりする場合は、リアクティブ ユニットを選択してください。多くの包括的な IST プロトコルでは、電気インフラストラクチャに十分な負荷をかけるために、両方の組み合わせが必要です。抵抗性/無効性ユニットを組み合わせることにより、エンジニアはテスト中に力率を動的に調整できます。

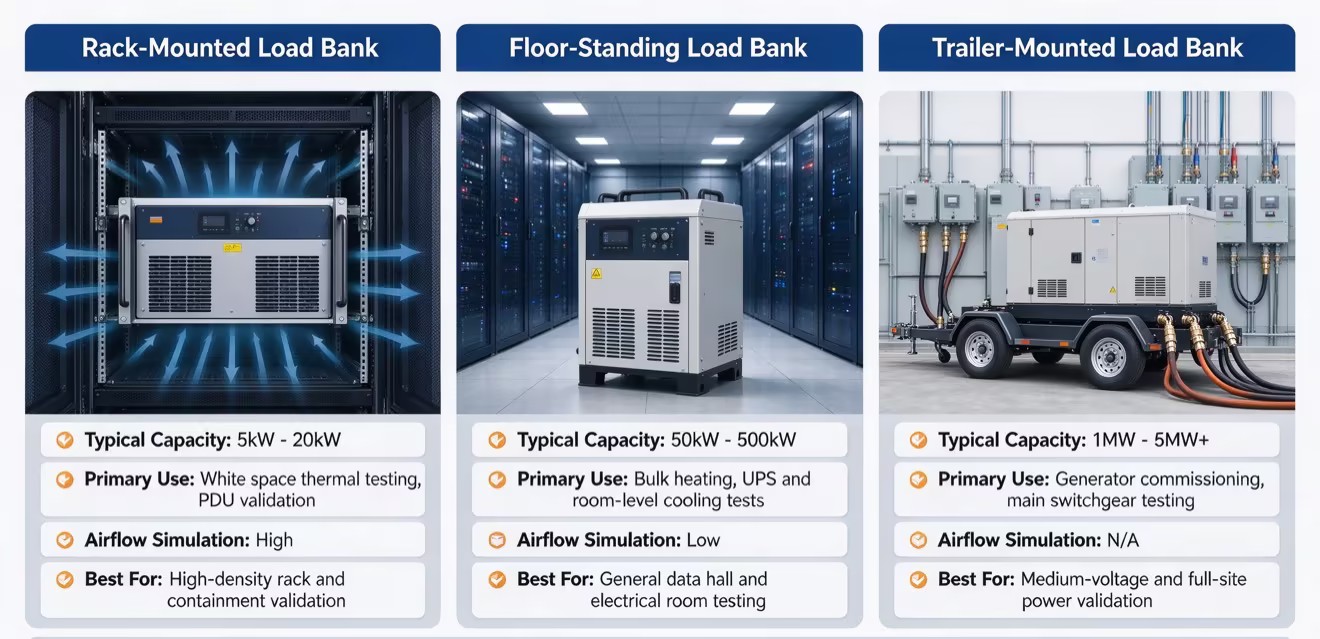

物理的な配置によって、エアフローと熱のテストの精度が決まります。間違ったフォームファクターを導入すると、冷却パフォーマンス データが無効になります。
これらの 19 インチ ユニットはサーバー キャビネットに直接取り付けられます。これらは、高精度の局所的な熱と空気の流れのシミュレーションを提供します。ラックユニットは、IT 機器の排気パターンを正確に模倣します。これらは、ホット/コールド アイルの封じ込め、ラック レベルの PDU、およびホワイト スペース全体にわたる正確な Delta-T 測定を検証するために不可欠です。高密度 40kW ラック設計をテストしている場合は、ラックマウント型ユニットを使用して、封じ込めシステムが局所的な熱密度に対応できることを証明する必要があります。

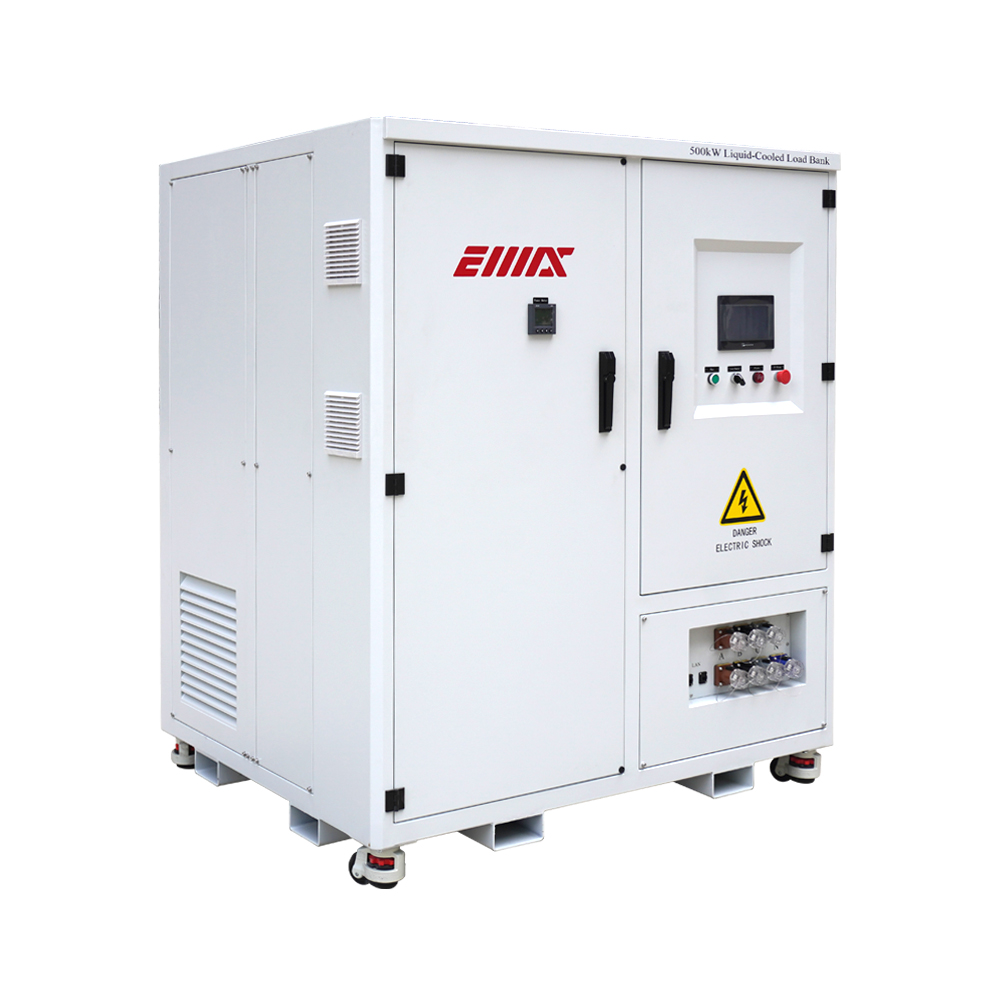

中型のポータブル ユニットは、バルク負荷テストを提供します。これらは通常、データ ホールまたは電気室に導入されます。これらはかなりの熱と電力を生成しますが、ラックレベルのエアフローを正確にシミュレートしません。これらは、大容量配電、UPS システム、および部屋レベル全体の冷却能力を強化する場合に最適です。エンジニアは多くの場合、ラックマウント型ユニットで微調整する前に、これらのユニットを使用してベースラインの熱負荷を部屋に適用します。
マルチメガワットの外部ユニットが施設の外に配備されています。これらは主開閉装置または発電機に直接接続されます。これらの巨大なユニットは、内部施設の配線が完了する前に、初期の発電機の試運転、中電圧テスト、商用変電所の検証に使用されます。頑丈な Camlok ケーブルを使用して、数千のアンペアを安全に処理します。
正確なサイジングにより、テスト不足や機器の損傷を防ぎます。施設の最大設計 kW または kVA に基づいて、必要な合計容量を計算する必要があります。
ホワイトスペースを単一の巨大なユニットに依存しないでください。代わりに、複数のネットワーク接続されたユニットを使用して、機能をステップロードします。このモジュール式のアプローチにより、データ ホール全体に熱を均等に分散し、満員のサーバー環境を正確に反映することができます。ネットワーク化されたユニットは単一のインターフェースから制御できるため、正確で同期された負荷ステップが可能になります。サイズを決定するときは、常に N+1 または 2N の冗長設計を考慮してください。冗長システムがスタンバイのままであることを確認しながら、プライマリ システムを 100% にプッシュするのに十分な合成負荷が必要です。
荷重を正しく適用することは、荷重自体と同じくらい重要です。コールド システムに 100% の容量を投入することは危険であり、不十分な診断データが得られます。
エンジニアは、システムの安定性を監視するために段階的に負荷を適用する必要があります。この段階的なアプローチにより、致命的な障害が発生する前に弱点を安全に特定します。標準的なフィールド手順は、厳密な順序に従います。
25%の荷重を加えて30分間保持します。初期電圧の安定性と冷却システムの作動を確認します。
負荷を 50% に上げて 1 時間保持します。 UPSのバッテリー温度と発電機の排気熱を監視します。
負荷を 75% まで上げて 2 時間保持します。すべての配電パネルと母線接続部で赤外線サーモグラフィー スキャンを実施します。
負荷を 100% まで上げて 4 ～ 8 時間保持します。すべての格納容器通路にわたる最大冷却能力とデルタ T を検証します。
定常状態の安定性が証明されたら、過渡応答をテストする必要があります。これには、突然の大きな負荷ステップを適用することが含まれます。負荷を 100% から 50% に即座に下げることも、25% から 75% に急上昇させることもできます。過渡試験では、発電機の電圧レギュレータの応答時間を検証します。これは、冷却システム VFD が突然の熱変化に合わせて冷水ポンプを急速に加速または減速できることを証明しています。過渡スパイク中に発電機の電圧が低下しすぎると、下流の IT 機器が再起動します。過渡テストでは、これらのガバナとレギュレータの調整の問題を特定します。
データセンターは静的負荷では動作しません。電力需要は、ユーザー トラフィック、バックアップ スケジュール、コンピューティング サイクルに基づいて変動します。
高度なテスト ソフトウェアは、これらの変動を模倣するように合成負荷をプログラムします。エンジニアは、典型的な日次、週次、月次の負荷曲線を再現する動的プロファイルを作成します。これにより、長期間にわたる電力消費傾向と冷却システム効率を正確に測定します。動的プロファイリングは、施設の自動化システムの調整に役立ちます。これにより、交通量の多い日中と交通量の少ない夜間の両方でチラーとポンプが最高の効率で動作することが保証されます。 24 時間のコンピューティング サイクルをシミュレートすることで、施設管理者は稼働前に電力使用効率 (PUE) を最適化できます。
厳密な文書化がなければテストは無意味です。施設が設計どおりに機能することを証明する必要があります。
コミッショニング スクリプトは、熱エンベロープに関する ASHRAE TC 9.9 ガイドラインや Uptime Institute Tier 認定要件などの業界標準に準拠する必要があります。テスト中に高解像度のデータをキャプチャする必要があります。これには、電圧降下、周波数変動、温度差が含まれます。このデータは、施設の運用マニュアルのベースラインを形成します。これは、インフラストラクチャが設計されたフォールト トレランスとパフォーマンスの基準を満たしていることの否定できない証拠を関係者とテナントに提供します。自動化されたデータ ログ ソフトウェアは、これらのメトリクスを 1 秒未満の間隔でキャプチャし、フェイルオーバー イベント中のシステム パフォーマンスの詳細なビューを提供します。
ロード バンクを購入するには多額の先行投資が必要ですが、頻繁にコミッショニングが必要な組織はすぐに利用できるようになります。レンタルによりコストが運用経費に変換されるため、資産の減価償却を回避しながら、時折のテスト、アップグレード、またはメンテナンス プロジェクトに適しています。
ロードバンクを所有するには、保管スペース、定期的な校正、メンテナンス、および複雑な輸送管理が必要です。通常、レンタルプロバイダーは機器の整備、校正、配送、ケーブル配線、撤去を行うため、運用負荷が軽減され、施設は必要な場合にのみテスト済みの機器を使用できるようになります。
次のフレームワークを使用して、施設の運用プロファイルに基づいて調達戦略を導きます。
運用プロファイル | テスト頻度 | 推奨される戦略 | 主なメリット |
|---|---|---|---|
ハイパースケール / 継続的ビルド | 毎週 / 毎月 | 購入 | 即時利用可能、長期的な資産活用。 |
コロケーションプロバイダー | 四半期ごと/段階的なロールアウト | ハイブリッド (ラックユニットを所有、大型の外部ユニットをレンタル) | ローカライズされたテストの俊敏性と一括テストの規模のバランスをとります。 |
エンタープライズ / 単一施設 | 毎年 / 1 回限りのコミッショニング | 家賃 | メンテナンスのオーバーヘッドがゼロで、資本が維持されます。 |
データセンターのロードバンクテストはオプションの費用ではありません。これは、設備の信頼性を証明し、電力システムを維持するために不可欠な重要なリスク軽減投資です。レベル 5 IST をスキップすると、稼働中のサーバーが展開されると、壊滅的な停止や熱障害が発生します。テストパートナーまたは機器ベンダーを選択するときは、シミュレーションツールの精度、堅牢な安全機能、高解像度データロギング機能を優先してください。
現在のレベル 5 コミッショニング スクリプトを監査して、100% の設計負荷テストと過渡応答シナリオが必須であることを確認します。
機械エンジニアに相談して、合成荷重の配置を施設の数値流体力学 (CFD) モデルに直接マッピングしてください。
既存のバックアップ発電機を検査し、全容量のバーンオフをスケジュールして、蓄積された湿式スタッキングを排除します。
機器の調達を最終決定する前に、積み込みドックの容量や貨物用エレベーターの制限など、サイトの物流上の制約を確認してください。
A: IST (レベル 5 コミッショニング) は、施設が稼働する前の最終テスト段階です。すべての機械、電気、および制御システムが、設計上の最大負荷の下で一貫して動作することを検証します。これにより、発電機や UPS ユニットなどのバックアップ システムが、シミュレートされた公共施設の故障や熱ストレスに正しく対応できるようになります。
A: サイジングは、施設の最大設計 kW または kVA 定格に基づいています。エンジニアは、予想される IT 負荷の合計と、冷却および補助システムに必要な電力を計算します。多くの場合、複数のネットワーク接続されたユニットを使用して、施設を最大 100% の容量まで段階的に段階的にロードします。
A: ラックマウント型ユニットはサーバー キャビネットに直接取り付けられ、実際の IT 機器の特定の排熱パターンと通気パターンを正確に模倣します。床置き型ユニットは大量の熱を供給しますが、ホット/コールドアイルの封じ込めやラックレベルの温度差を正確に検証することはできません。
A: テストは少なくとも年に一度実施する必要があります。定期テストにより、ディーゼル発電機での湿式スタッキングを防止し、UPS バッテリーの状態を検証し、稼働中の運用サーバーを危険にさらすことなく老朽化した冷却インフラがピーク熱負荷に対処できることを確認します。
A: はい。抵抗ユニットは正確な測定可能な熱 (BTU) を生成し、冷水ループと CRAC ユニットにストレスを与えます。また、高密度コンピューティング ラック用に設計された架空母線路、PDU、およびタップ ボックスを検証するために、持続的な高アンペア数も消費します。
A: 抵抗ユニットは力率 1.0 で純粋な有効電力 (kW) をテストし、エネルギーを完全に熱に変換します。リアクティブユニットは、遅れ力率 (通常 0.8) で皮相電力 (kVA) をテストし、モーター負荷と古い電源の複雑な電力消費をシミュレートします。
A: 安全性を確保するには、アーク フラッシュの境界と適切なケーブル サイズを厳守する必要があります。機器には、自動過熱シャットダウンとエアフロー損失センサーが備わっている必要があります。認定を受けた担当者のみが、数メガワットの負荷に関連する重大な火災および電気的危険を管理するためのテストを実行する必要があります。
