データセンターのラック密度は、高度な計算ワークロード、人工知能トレーニング クラスター、高頻度取引プラットフォームをサポートするために、通常 50kW から 100kW を超えます。この変化により、インフラストラクチャ エンジニアはチップ直接冷却技術や液浸冷却技術の採用を余儀なくされ、従来の熱遮断方法は時代遅れになります。最新のインフラストラクチャを正確に稼働させることは、施設運営者にとって大きな課題となります。従来のテスト方法では、高密度の水冷 IT 導入における熱的および電気的動作を正確に再現できません。時代遅れのテスト方法に依存すると、実際の生産設備が設置されるまで冷却の欠陥が検出されず、壊滅的なダウンタイムが発生する危険があります。施設管理者とコミッショニングエージェントは、新しいデータホールをオンラインにする前に、エンジニアリング上の決定を迫られます。従来の空冷式ロードバンクが自社の特定のアーキテクチャにとって十分なままであるかどうかを判断する必要があります。あるいは、施設の機械設計により、電力および冷却システムを効果的に検証するために液冷ロードバンクが必要になる場合もあります。を検討することで、 水冷式と空冷式のロードバンクの比較 信頼性の高い施設の動作が保証されます。これらのシステム間の技術的なニュアンスを理解することで、エンジニアリング チームはテスト方法を施設の機械トポロジーに直接合わせることができます。
密度と設置面積: 液冷ロード バンクは平方フィートあたりの kW 密度が大幅に高いため、スペースに制約のある高密度データ ホールのテストには不可欠です。
インフラストラクチャの前提条件: 液冷ロードバンクの実行可能性は、施設の既存の機械トポロジー (冷水ループ、CDU、または施設の給水の可用性など) に完全に依存します。
シミュレーション精度: 空冷ユニットはコンピューター室空調 (CRAC/CRAH) システムをテストし、液冷ユニットは施設の流体冷却ループを直接テストし、液冷サーバーの実際の展開に一致します。
音響と安全性: 液冷システムは大幅に低いデシベル レベルで動作し、空冷ユニットの高速ファンに伴う深刻な騒音の危険を排除します。
コストダイナミクス: 空冷システムは CapEx が低く、導入が容易ですが、水冷システムは初期投資が高く、複雑な配管が必要ですが、運用の中断が少なく、テスト中の優れた熱精度が得られます。
目次
最新のデータセンターは、高密度コンピューティングをサポートするために、従来の空冷から液体冷却に移行しています。空冷ロードバンクを使用したテストでは、実際の流体の流れ、圧力変化、熱伝達条件をシミュレートできないため、液体冷却インフラストラクチャを正確に検証できない可能性があります。水冷設備の場合、ロード バンクは実際のサーバーの冷却方法を再現して、冷媒分配ユニットと熱性能を適切に検証する必要があります。
レベル 4 およびレベル 5 の試運転を成功させるには、動作条件の正確なシミュレーションが必要です。コンポーネントテストでは個々の機器の性能を検証し、統合システムテストでは完全な電気および機械システムが全負荷下で正しく動作することを確認します。テスト基準には、最大動作条件下での電気的安定性、熱遮断能力、システムの回復力が含まれる必要があります。
最新の負荷テストでは、電力消費以上のものを評価します。エンジニアは、冷却ループのパフォーマンス、デルタ T 制御、および急速な負荷変化に対するシステムの応答を検証する必要があります。不適切なロード バンクを選択すると、不十分な流量、不正なバルブ操作、過大な熱交換器などの問題が隠れてしまい、データ センターの稼働後に潜在的な障害が発生する可能性があります。
空冷ロードバンクは、数十年にわたってデータセンターの試運転のバックボーンとして機能してきました。これらのユニットは、単純な機械プロセスを通じて動作します。抵抗素子は電力を熱に変換します。次に、高速ファンが周囲の空気をこれらの高温要素に強制的に送り込み、熱エネルギーをデータ ホールに直接放散します。施設のコンピューター室の空調ユニットまたは空調装置は、この熱排気を捕らえて建物から排除する必要があります。この方法は、従来の空冷サーバー ラックを完全にシミュレートします。
空冷ロードバンクは、導入が簡単で、試運転時に高い柔軟性を提供します。これらは移動が簡単で、すぐに再構成でき、組み合わせてさまざまなテスト負荷を実現できます。液体接続が不要なため、配管のリスクがなくなり、一時的な電気接続のみが必要となり、設置がより迅速かつ簡単になります。
最新の高密度施設をテストする場合、空冷システムには制限があります。熱負荷が大きいと大量の空気流量が必要となるため、冷却システムの能力を超え、熱気の再循環や過熱が発生する可能性があります。また、より多くの物理スペースが必要になるため、高密度ラックをシミュレートするには非効率的になります。さらに、複数の高速ファンが過度のノイズを発生させるため、通信に影響を及ぼし、試運転中に追加の安全対策が必要になります。

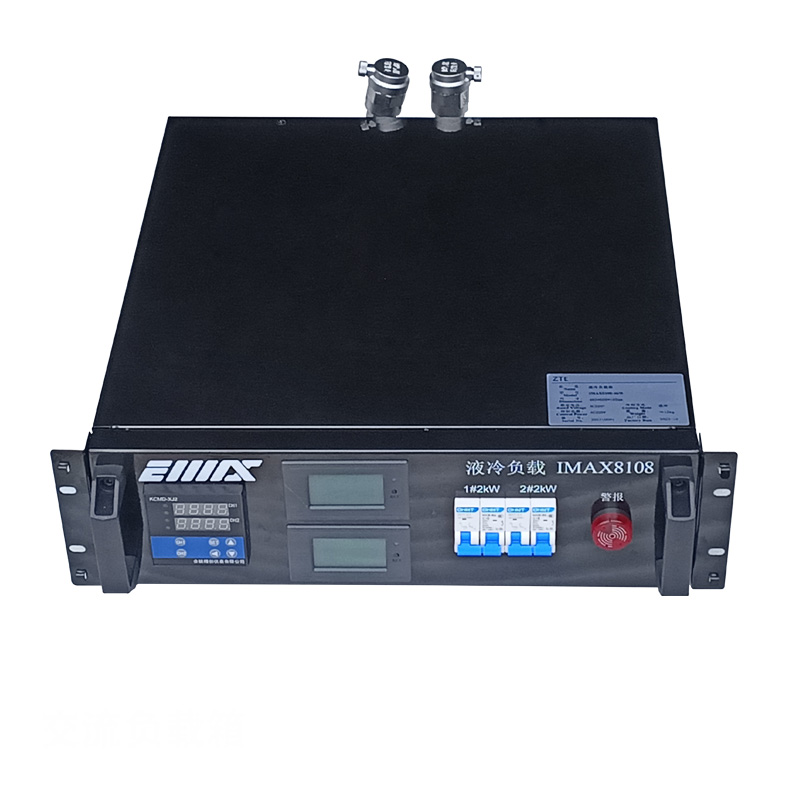

ラック密度が周囲空気の能力を超えているため、エンジニアリング チームは特殊な機器に重点を置いています。 水冷ロードバンクは、 施設テストに必要な進化を表しています。これらのユニットは内部熱交換器を利用して、電気熱を循環流体ループに直接伝達します。周囲の空気を完全にバイパスすることで、施設の一次または二次冷却インフラに熱エネルギーを直接注入します。この直接転送メカニズムは、最新の高性能コンピューティング環境を正確に検証する唯一の方法です。
液冷ロードバンクは、直接液冷、リアドア熱交換器、浸漬冷却などの実際の冷却システムを再現することにより、高精度のテストを提供します。これらにより、エンジニアは現実的な動作条件下で流量、圧力損失、熱伝達性能を検証できます。高い電力密度により、コンパクトなラックスペース内で大きな熱負荷をテストできるほか、低い熱遮断と静かな動作により試運転環境が向上します。
液冷試験装置は、導入前に完全に動作する冷却インフラを必要とします。冷却剤分配ユニット、流体ループ、およびマニホールドは、接続前にフラッシュ、充填、および加圧する必要があります。エンジニアは、油圧の適合性を確認し、流量と圧力の要件を計算し、一時的なホースがシステムのパフォーマンスに影響を与えないことを確認する必要があります。ロードバンクと施設冷却液の間の腐食を防ぐために、材料の適合性チェックも必要です。
適切なテスト方法を選択するには、包括的なエンジニアリング分析が必要です。施設のオペレーターは、試運転プロセスで有効で実用的なデータが確実に得られるように、いくつかの主要な寸法を評価する必要があります。この決定は、テストの精度だけでなく、プロジェクト全体の物流の複雑さにも影響します。
試験装置と施設の機械プラント間の相互作用によって、試運転レポートの有効性が決まります。空冷ユニットは、エアハンドラーを介して間接的にチラーをテストします。熱はロードバンクから空気に伝達され、次に空気から冷水コイルに伝達されなければなりません。この複数段階のプロセスにより熱遅れが生じ、流体ループの正確なパフォーマンスがマスクされます。液冷ユニットは、直接流体熱交換を介してチラーをテストします。これにより、エンジニアは熱交換器全体の正確な Delta-T 制御を監視できるようになり、システムの冷却能力の高精度なプロファイルが提供されます。
ステージングのロジスティックスは、試験装置の選択に大きく影響します。 1MW のテストに必要な床面積を分析すると、明らかな違いが明らかになります。空冷ユニットで 1MW の熱遮断を達成するには、多数の大型マシンを配置する必要があり、かなりの面積を占有し、一時的な電源ケーブルの配線が複雑になります。逆に、1MW の水冷負荷バンクをそのスペースの一部に凝縮することができます。このコンパクトな設置面積は、物理スペースが厳しく制限されているモジュール式データセンターや高密度のエッジ施設をテストする場合に不可欠です。
セットアップの複雑さは 2 つの方法論の間で大幅に異なります。空冷テストは主に、太い仮設電気配線に依存します。物流上の主な課題には、非常用出口ルートを妨げることなく、仮設開閉装置から負荷バンクまでこれらのケーブルを安全に配線することが含まれます。水冷テストでは二重の依存関係が生じます。一時的な電気ケーブル配線と一時的な配管またはホースの管理の両方が必要です。エンジニアは、関連する圧力降下を計算し、流体量を管理し、すべての一時的な接続がシステムの動作温度と圧力に対して定格されていることを確認する必要があります。
長期にわたる試運転段階では、大量のエネルギーと水が消費されます。テスト方法は、この期間中の施設の電力使用効率と水使用効率の指標に直接影響します。液冷テストでは、数十台の高速ロード バンク ファンによる電力消費が不要になるため、一般にエネルギー効率が高くなります。さらに、熱を流体ループに直接伝達することにより、施設の機械プラントは設計された効率曲線で動作することができ、施設の長期的な環境への影響をより正確に表現できます。

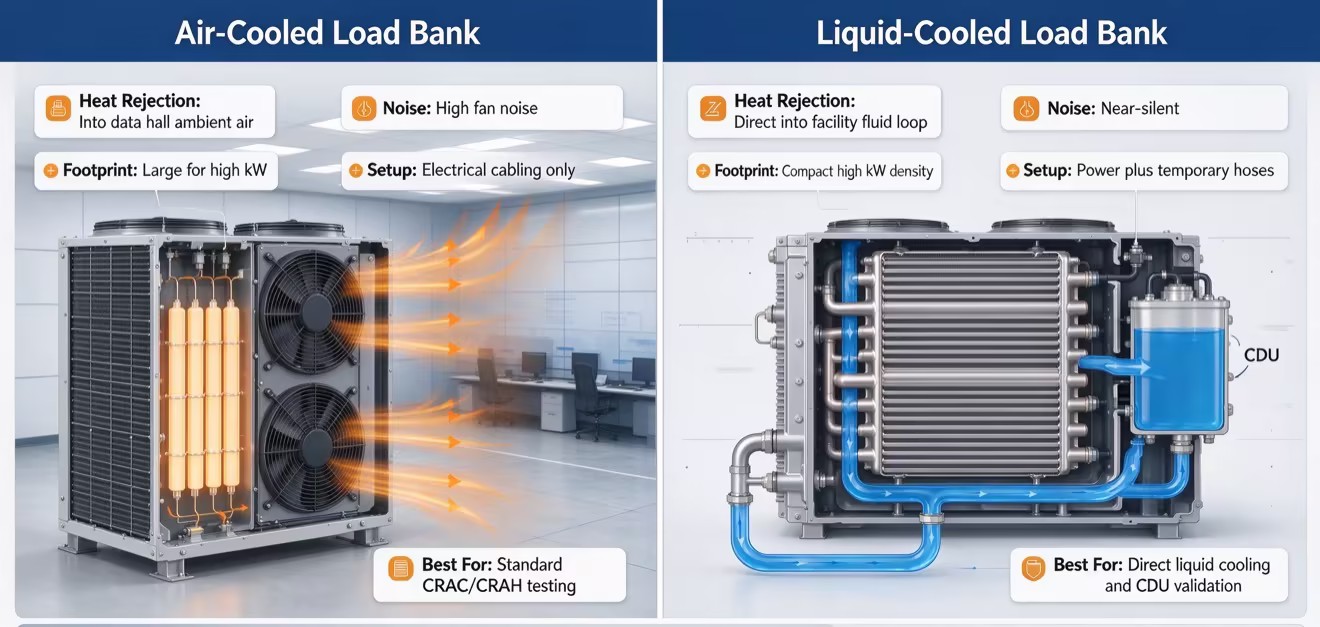

評価基準 | 空冷ロードバンク | 流動冷却ロードバンク |
|---|---|---|
シミュレーション対象 | CRAC/CRAH ユニットと周囲の空気の流れ | CDU、流体ループ、および直接熱交換 |
物理的なフットプリント | 大規模（高kWには複数のユニットが必要） | コンパクト (平方フィートあたりの高 kW 密度) |
音響プロファイル | 非常に騒々しい（多くの場合、厳格な PPE が必要） | ほぼ無音の動作 |
セットアップの複雑さ | 電気ケーブルのみ | 電気ケーブル配線と流体ホース管理 |
熱の遮断 | データホールの周囲空気へ | 施設の流体ループに直接導入 |
レベル 5 の統合システム テストの実行には、重大な運用リスクが伴います。新しく建設された施設を設計の限界まで押し上げるには、厳格な安全プロトコルが必要です。エンジニアリング チームは、一時的なテスト設定で発生する可能性のある障害を予測し、永続的なインフラストラクチャへの損傷を防ぐための強力な緩和戦略を実装する必要があります。
データホール内の一時的な液体システムは、潜在的な漏洩の危険を引き起こします。エンジニアは操作前に圧力テストを実行する必要があります。通常は通常の操作圧力を超える静水圧テストを使用します。ドリップトレイ、湿気センサー、より安全な液体は、漏れの影響を軽減し、電気機器を保護するのに役立ちます。
空冷ロードバンクでは、熱気の再循環を避けるために適切な気流制御が必要です。一時的な封じ込め、ブランキング パネル、気流の計算により、熱気の流れと冷気の流れを分離することができます。適切な空気流量と温度差を維持することで、ホットスポットや不正確なテスト結果が防止されます。
統合システム テストでは、フル負荷で 24 ～ 48 時間にわたる継続的な操作が必要です。ロードバンクに障害が発生すると、テストが中断され、試運転が遅れる可能性があります。 N+1 ロード バンク構成とバックアップ ユニットを使用すると、エンジニアは機器の故障時にテストの継続性を維持できます。
ロードバンクテストを成功させるには、正確な機器の納品と建設スケジュールの調整が必要です。信頼できるベンダーは、技術文書、柔軟な物流サポート、設置計画を提供する必要があります。適切なステージング、テスト、および段階的な負荷の増加により、スムーズなコミッショニングが保証されます。
キーフィールドの手順:
全負荷を加える前に、熱画像を使用して電気接続を検査してください。
一時的な流体システムの圧力テストを実行して、漏れのない動作を確認します。
接続箇所に防滴保護と湿気監視を設置します。
テスト前にベースラインの温度と気流状態を記録します。
システムのパフォーマンスを監視しながら、段階的に負荷を徐々に増やしてください。
正しいテスト方法を決定することは、単に最新のテクノロジーを選択するだけの問題ではありません。決定は、施設の特定の機械設計に根ざしたものでなければなりません。試運転エージェントは、搬入される IT 機器の熱プロファイルを評価し、その特定の熱遮断方法を最も正確にシミュレートするロード バンクを選択する必要があります。
空冷ユニットは、依然として特定の施設プロファイルにとって最適な選択肢です。これらは、外気冷却専用に設計されたレガシー データ ホールの標準です。通常、キャビネットあたり 20kW 未満の低密度ラックを導入している施設は、従来の方法を使用して正確にテストできます。さらに、施設に冷水ループや列内 CDU などの液体冷却インフラストラクチャが完全に欠如している場合、空冷テストが唯一の実行可能な選択肢となります。これらは、セットアップ プロセスを過度に複雑にすることなく、標準の CRAC および CRAH 展開を検証するための簡単で効果的な方法を提供します。
特定の最新の展開では、液冷試験装置の使用が絶対に義務付けられています。高性能コンピューティング クラスター、専用 AI データ センター、チップへの直接冷却を利用する施設は、周囲空気では正確に稼働させることができません。施設の空調装置が IT 負荷全体を物理的に処理できない場合、空冷テストを試みると、即時に熱暴走が発生します。このような環境では、液冷ユニットは、一次熱遮断経路を検証し、CDU が正しく動作することを確認し、施設の流体マニホールドの完全性を検証する必要があります。
最新のデータセンターの多くは、混合密度環境として運用されています。これらの施設には、高密度液冷装置の特殊なポッドと並んで、標準の空冷ラックのゾーンが備えられています。これらのハイブリッド ホールの試運転には、混合テストのアプローチが必要です。エージェントは両方のテクノロジーを組み合わせて同時に展開する必要があります。空冷ロードバンクは CRAC ユニットに負荷をかけるために標準格納通路に設置され、液冷ロードバンクは高密度ポッド内の CDU に接続されます。このハイブリッド手法は、複数の冷却アーキテクチャを同時に利用する施設の複雑な熱力学を正確にシミュレートします。
回路図設計の初期段階で MEP エンジニアに相談して、正確なテスト要件とロード バンク方法を指定します。
施設の流量との互換性を確認するには、ロードバンクベンダーに詳細な技術提出物と水力計算を要求してください。
IST 中の一時的な電力配線、ホース管理、N+1 冗長性を考慮した、包括的なステージングおよび物流計画を作成します。
流体ベースの試験装置に通電する前に、静水圧試験や水分センサーの設置などの厳密な漏れ軽減プロトコルを実装してください。
A: 水冷施設で空冷ユニットを使用すると、二次空気ハンドラーのテストのみが行われます。一次流体ループ、冷却剤分配ユニット、直接熱交換メカニズムの検証に失敗します。これにより、試運転レポートに誤検知が発生し、全負荷時の主要冷却インフラストラクチャが検証されないままになります。
A: 施設には、動作可能な一次または二次流体ループ、機能する冷却剤分配ユニット (CDU)、および適切な接続マニホールドがなければなりません。システムは完全にフラッシュされ、加圧され、ロード バンクの内部熱交換器に必要な特定の流量を提供できなければなりません。
A: 水冷ユニットは大幅に高い電力密度を提供し、はるかに小さい物理的設置面積内で大規模な kW 負荷をシミュレートできます。空冷ユニットを使用して高密度の負荷をシミュレートするには、複数の大型マシンをステージングする必要があり、多くの場合、現代の格納通路で利用可能な床面積を超えます。
A: 空冷ユニットは高速ファンにより極端な騒音レベルを発生し、OSHA の安全制限を超えることが多く、厳格な PPE プロトコルが必要です。液冷ユニットは、熱を流体ループに直接排出するため、ほぼ静かに動作し、より安全でコミュニケーションのとれた作業環境を作り出します。
A: 容量はメーカーによって異なりますが、単一のポータブル空冷ユニットは通常 100kW ～ 300kW の範囲です。より高密度の負荷をシミュレートするには、複数のユニットをデイジーチェーン接続する必要があり、必要な床面積と一時的なケーブル配線の複雑さが大幅に増加します。
A: はい、仮設配管の導入には本質的な漏水リスクが伴います。これは、すべての仮設ホースで厳密な静水圧テストを実施し、湿気センサーを備えた広範なドリップトレイを利用し、軽度の漏れが発生した場合の電気的損傷を防ぐために誘電性の液体を使用することによって軽減されます。
