AI クラスターや液体からチップへの GPU などの高密度 IT インフラストラクチャの導入には、厳密な熱検証が必要です。冷却液分配ユニット (CDU) と二次冷却ループを完全に検証せずにこのプロセスを急ぐと、致命的な運用リスクが生じます。施設のオペレーターは、レベル 4 およびレベル 5 の試運転を本番 IT 機器に依存することはできません。初期のシステムテストにライブハードウェアを使用すると、熱事象、液体漏れ、展開の大幅な遅延などの許容できないリスクが生じます。ライブテスト中に冷却ループに障害が発生すると、その結果生じるハードウェアの損傷とダウンタイムにより、施設全体の立ち上げが妨げられます。実稼働サーバーをラックに設置する前に、理論上の CDU 容量と実際のパフォーマンスの間のギャップを埋める必要があります。このソリューションでは、 CDU テスト用に正確なサイズのロード バンクを展開する必要があります。この装置は、ラックレベルの熱負荷、流体力学、および圧力降下を安全にエミュレートします。段階的なワークロードをシミュレートすると、実際のシリコン ダイとサーマル インターフェイス マテリアル (TIM) の複雑な熱的現実に対応する冷却システム全体が準備されます。
目次

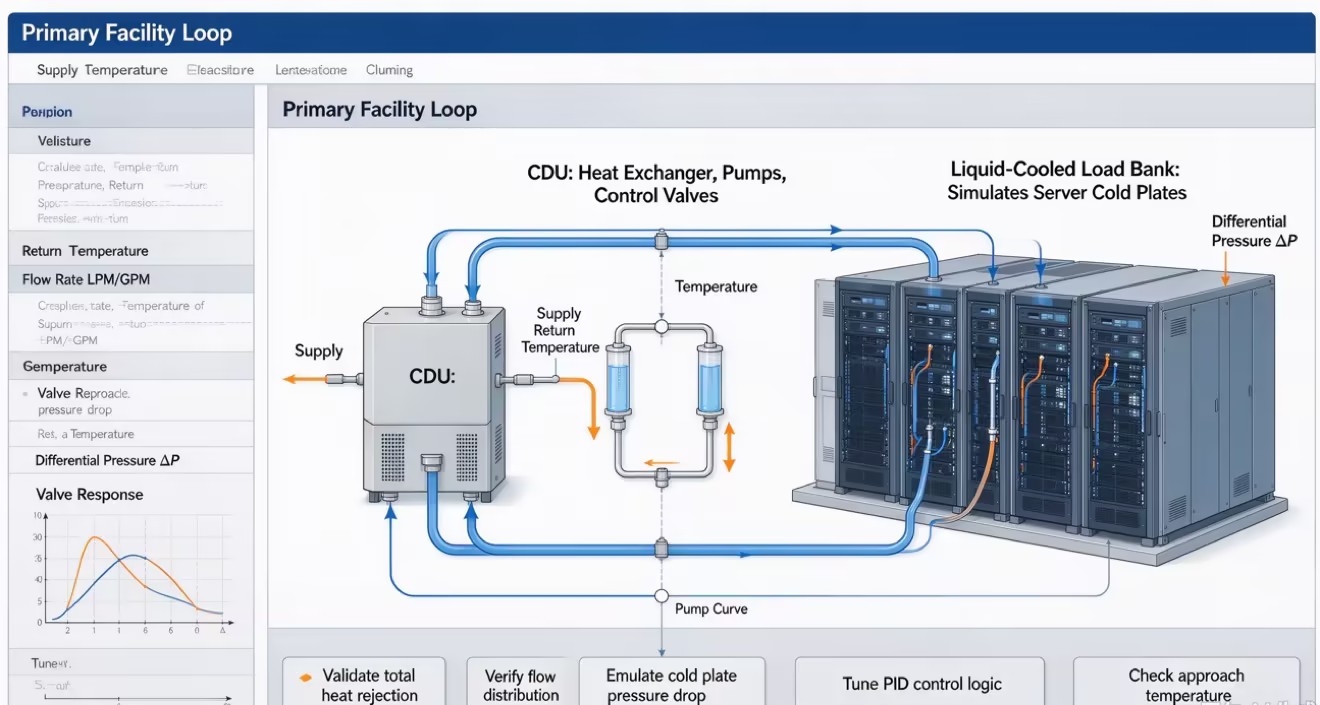

CDU の試運転では、ポンプ容量、熱交換器の効率、全負荷時の制御応答をテストする必要があります。エンジニアは、バルブの動作とポンプの調整を監視しながら、安定した冷却剤の温度、流量、差圧を検証し、信頼性の高い冷却性能を確保します。

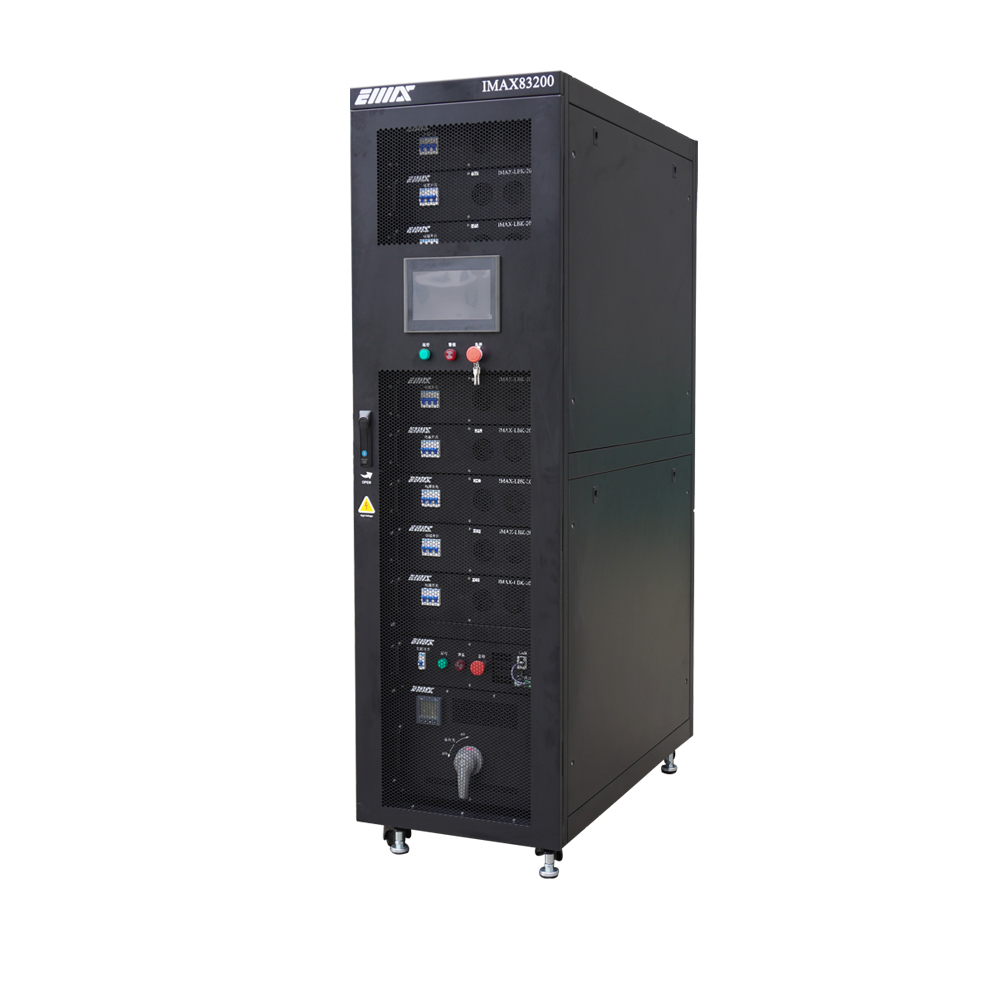

液冷 ロードバンクは、 電力を熱に変換し、それを TCS 流体ループに直接伝達することで、テスト中に実稼働サーバーの代わりになります。これにより、エンジニアは IT を実際に導入する前に、CDU のパフォーマンスを安全に検証し、制御ロジックを最適化できます。
ロード バンクは、CDU からラック マニホールドおよびクイック ディスコネクトまでの完全な冷却パスも検証します。テストにより、圧力損失、不均一な流れ、閉じ込められた空気、漏れなどの潜在的な問題が明らかになり、動作中にサーバーのすべての位置に十分な冷却剤が確実に供給されます。
必要な熱負荷の合計を計算するには、予想されるラック密度に対して CDU 定格容量をマッピングする必要があります。施設がそれぞれ 120kW のラックを 10 台配備することを計画している場合、CDU と試験装置は最低 1.2 MW の熱遮断に対応する必要があります。試験装置のサイズは、このピーク熱出力と一致するか、わずかに超えるようにする必要があります。ピーク出力をわずかに超えると安全マージンが提供され、最悪のシナリオでもボトルネックになることなく熱交換器が負荷を一次設備水に伝達することが証明されます。
Green Grid CDU サイジング ツールなどの業界標準のリソースは、流体温度と総熱除去の優れたベースライン計算を提供します。これらのツールは、オペレータが対象の GPU および CPU の特定の熱設計電力 (TDP) に基づいて正確な kW 要件を定義するのに役立ちます。これらのベースラインを確立するときは、二次ポンプ自体によって流体に加えられる熱を常に考慮してください。ポンプの熱により総冷却需要がわずかに増加する可能性があり、これを無視すると、冷却インフラストラクチャの規模が過大になってしまいます。
将来の拡張性によって、機器の選択戦略が決まります。大規模な 1.2 MW CDU のテストには、単一のモノリシック テスト ユニットは必要ありません。施設チームは多くの場合、モジュール式の 100kW または 200kW 増分を利用します。モジュラーユニットをデイジーチェーン接続することで、中央の CDU の総容量を集合的に証明しながら、個々のラック位置をきめ細かくテストできます。このモジュール式アプローチにより、将来の施設の拡張や、さまざまなデータ ホール間でのラック密度の変化に柔軟に対応できます。
目標ラック密度 (kW) | CDUあたりのラック数 | IT 熱負荷の合計 (kW) | 推奨試験容量(kW) |
|---|---|---|---|
50kW | 10 | 500kW | 550kW (10%マージン) |
100kW | 8 | 800kW | 880kW (10%マージン) |
150kW | 10 | 1500kW | 1650 kW (10% マージン) |
熱性能を正確に検証するには、テスト システムが冷却ループの必要な流量と一致する必要があります。冷却剤が異なれば熱容量も異なるため、グリコール混合物などの流体は、同じ量の熱を除去するために水よりも高い流量が必要になる場合があります。過剰または不十分な油圧抵抗によって引き起こされる誤った性能結果の作成を避けるために、試験装置は CDU ポンプ曲線と一致している必要があります。
試験装置は、実際のサーバーのコールド プレートの耐水圧性を再現する必要があります。予想される圧力降下と一致しない場合、CDU ポンプは非現実的な条件で動作し、真のシステム能力を発揮できない可能性があります。調整可能なバルブを使用すると、エンジニアはコールド プレートの抵抗をシミュレートし、差圧制御を検証し、可変速ポンプが実際の動作条件下で正しく応答することを確認できます。
アプローチ温度は、一次冷却ループと二次冷却ループの間でエネルギーを伝達する熱交換器の能力を測定します。テストシステムは、CDU が最大負荷条件下で必要な冷却供給温度を維持できることを検証する必要があります。エンジニアは、全熱需要をシミュレーションすることで、制御バルブと熱交換器が温度変化に正確に反応し、安定した冷却性能を維持していることを確認できます。
正確な結果を保証するには、テスト装置は実稼働冷却システムと同じ種類の冷却剤を使用する必要があります。 PG25、処理水、誘電性流体などの流体は、異なる熱特性と水力特性を持ち、熱伝達と圧力性能に影響を与えます。不適切な冷却剤を使用すると、誤解を招くテストデータが生成され、実際の動作条件を表すことができなくなる可能性があります。
ロードバンクの材料は、電気腐食や流体の汚染を防ぐために、施設の冷却ループと適合する必要があります。互換性のない金属は粒子を放出し、ポンプ、シール、コールドプレートに損傷を与える可能性があります。試験装置には適切なステンレス鋼またはポリマー部品を使用し、システムへの汚染物質の導入を避けるために接続前に適切にフラッシュする必要があります。
クーラントの種類 | 主な用途 | 必要な接液部材質 | 腐食の危険因子 |
|---|---|---|---|
処理水(PG25) | チップへの直接冷却 | 304/316 ステンレス鋼、EPDM | 中程度 (阻害剤が必要) |
超純水 (UPW) | 高密度マイクロチャネル | 316L ステンレス鋼、PTFE | 高 (強力な溶剤) |
誘電性流体 | 単相浸漬 | 適合ポリマー、バイトン | 低 (非導電性) |
適切な物理構成の選択は、施設のレイアウトと試運転段階の特定の目標に大きく依存します。インローまたはラックマウント型ユニットは、標準の EIA ラックに直接スライドして取り付けられます。これらのユニットは、特定のラック マニホールド、ホース ホイップ、および局所的な流れの分布をテストします。これらは、将来のサーバーの正確な接続点で流体がどのように動作するかについての非常に詳細なデータを提供するため、局所的な流量制限を正確に特定するのに最適です。
逆に、大容量のフロアスタンド型ユニットは、大規模な周囲 CDU の総容量を一括テストします。個々のラック ホイップはテストしませんが、単一の設置面積から大規模な熱負荷 (たとえば、500kW ～ 1MW) を適用します。冷却を複数の隣接するラックに分配するように設計された列内 CDU のテストでは、多くの場合、ラックマウント型ユニットの利点が得られます。データ ホール全体にサービスを提供する大規模な周囲 CDU は、大容量のフロアスタンド型システムでテストすると、より効率的に動作します。
構成タイプ | 主な用途 | テストの粒度 | 物流上の考慮事項 |
|---|---|---|---|
ラックマウント型 | イン列 CDU、ラック マニホールド、および個々のホース ホイップをテストします。 | 高い。特定のサーバー位置での流量と圧力損失を検証します。 | 複数のユニットをラックに取り付ける必要があります。セットアップ時間は長くなりますが、ローカル データは正確です。 |
床置き型 | 大規模な周囲 CDU と施設全体の熱遮断を一括テストします。 | 低い。合計のループ容量は検証しますが、個々のラックの分散は検証しません。 | 所定の位置に転がりやすくなります。頑丈なホースと中央接続が必要です。 |
モジュラーロードバンクシステムは、複数のユニットを組み合わせて異なる試験能力を実現できるため、柔軟性が得られます。複数のデータ ホールや将来の拡張計画がある大規模施設に最適です。固定容量システムは、単一の特定のテスト要件に対してはシンプルでコスト効率が高くなりますが、拡張性は限られています。
最新のロードバンクには、高度な制御機能と通信機能が必要です。 Modbus TCP、BACnet/IP、SNMP などのプロトコルを使用する PLC ベースのシステムでは、BMS および CDU コントローラとの統合が可能です。リアルタイムのデータロギングは、試運転テスト中に負荷応答、センサーの精度、バルブ制御、およびシステム全体のパフォーマンスを検証するのに役立ちます。
CDU テスト用のロード バンクのサイズ設定は、多変数の工学方程式を表します。正確なサイジングには、総熱負荷、正確な流量、正確な圧力降下のエミュレーション、および厳密な流体化学適合性を深く理解する必要があります。これらの変数のいずれかを考慮しないと、試運転プロセスが不完全になり、実際の IT 機器の展開時に施設が熱事象や油圧故障に対して脆弱な状態になります。
ベンダーを最終候補に挙げるときは、基本的な能力よりもエンジニアリングの精度を優先してください。選択した機器は、特定のコールド プレートの正確な差圧 (ΔP) と一致する必要があります。選択した冷却剤との接液材料の互換性を保証し、テレメトリ検証のための BMS 統合を提供し、さまざまなラック密度に適応するモジュール式の拡張性を提供する必要があります。
次の手順を実行して、テスト戦略を最終決定します。
特に二次ポンプ曲線と最大熱交換器容量に焦点を当てて、すべての CDU パフォーマンス データシートを収集します。
必要な流量、圧力降下、流体化学要件など、正確な IT コールド プレート仕様をサーバー OEM から入手します。
施設の一次水温プロファイルを計画し、テストに必要なアプローチ温度を確立します。
これら 3 つのデータ セットを専門メーカーに提供して、正確なサイズのテスト ソリューションを確保します。
A: 空冷ユニットは周囲の部屋への熱を直接遮断し、CRAC ユニットと周囲の空気の流れをテストします。水冷ユニットは熱を CDU の二次流体ループに直接排出します。これにより、周囲の空気を加熱することなく、ポンプ、熱交換器、流体力学などの液体冷却インフラストラクチャが検証されます。
A: 流量は総熱負荷（kW）、冷媒の比熱容量、供給側と戻り側の目標温度差（ΔT）を用いて計算されます。 Green Grid CDU サイジング ツールなどのツールは、これらのベースラインを正確に確立するのに役立ちます。
A: CDU ポンプは IT 機器の油圧抵抗を克服する必要があります。テストユニットがコールドプレート全体にわたるこの総圧力降下のシミュレーションに失敗すると、ポンプの性能、可変速ドライブの応答、および全体的な流量分布を正確に検証できなくなります。
A: いいえ。生産環境に指定された正確な液体を使用する必要があります (PG25 または超純処理水など)。水道水を使用すると、熱伝達率が変化し、性能データが無効になり、腐食や生物増殖を引き起こす汚染物質が導入されます。
A: CDU に入る一次冷却水と CDU から出る二次冷却水の温度差です。テストユニットは、チップが必要とする最も冷たい水から逆算して熱交換器が全負荷時にこのアプローチを維持することを検証します。
A: 突然の大規模な負荷ステップを実行するようにテスト ユニットをプログラムするか、動作中にプライマリ CDU ポンプを手動で停止させます。これにより、オペレータは、二次ループの重大な熱しきい値を超えることなく、バックアップ ポンプが即座に動作することを確認できます。
