電気試験装置に関する調達の決定は、施設管理者にとって複雑なジレンマを引き起こすことがよくあります。標準の AC ロード バンク と高度に専門化された RLC ロード バンクのどちらかを正確に選択する必要があります。テスト機器の仕様を過剰に設定すると、貴重なエンジニアリング リソースが不必要に浪費されます。逆に、過少仕様は、重要な監査中に致命的なコンプライアンス違反に直接つながります。技術的なベースラインを明確に確立しましょう。 RLC ユニットは技術的には交流で動作します。しかし、業界用語では、「AC ロード バンク」は、標準の抵抗ユニットまたは抵抗誘導ユニットを説明するためにのみ使用されます。一方、「RLC」は、抵抗素子、誘導素子、容量素子を含む精密検査ユニットを指します。私たちは、明確なエンジニアリング主導のフレームワークを提供するためにこの記事を書きました。厳格なコンプライアンス規則に基づいて適切な機器を選択する方法を正確に理解できます。また、特定のテスト プロファイルについても広範囲に調査します。このガイドにより、貴施設が確実に規制基準を満たしていることが保証されます。
エンジニアは、認定テストを実行する前に、機器のベースラインを十分に理解する必要があります。標準的なテストユニットは通常、純粋な抵抗素子を使用します。これらの要素は、電気エネルギーを安全かつ効率的に熱エネルギーに変換します。この熱プロセスにより、オペレーターはキロワット (kW) 単位で測定される実際の電力容量を検証できます。純粋な抵抗負荷では、力率 1.0 が適用されます。これは、実際のディーゼル エンジン ブロックなどの原動機をテストします。
多くの商用ユニットには誘導コンポーネントも組み込まれています。インダクタを使用すると、技術者は遅れ力率をテストできます。誘導素子を導入するときは、オルタネーターの無効電力処理能力をテストします。この機能は、モーター駆動の負荷が多い環境では非常に重要です。ほとんどの施設では、日常的なディーゼル発電機の運転中に 0.8 の遅れ力率を目標としています。
「RLC」の頭字語についても明確にする必要があります。これは、抵抗性コンポーネント、誘導性コンポーネント、および容量性コンポーネントの略です。容量性要素を追加すると、テストのダイナミクスが完全に変わります。これにより、施設は進み力率を正確にシミュレートできます。容量性コンポーネントは、長いケーブル配線や最新の LED 照明アレイによってよく発生する主要な力率をシミュレートします。
さらに、コンデンサは正確な共振回路を作成します。真の共振中は、誘導性リアクタンスと容量性リアクタンスが互いに完全に打ち消し合います。この正確なキャンセルにより、無効電力がゼロの状態が作成されます。ここで施設は特定のビジネス上の問題に直面しています。決定は決して、普遍的に「より良い」マシンを見つけることではありません。代わりに、選択したテクノロジーを個別の規制テスト要件に合わせて調整する必要があります。続行する前に、地元の電力会社または安全検査官が何を要求しているかを確認する必要があります。
これらの従来のテスト ユニットは、信頼性の高い堅牢な検証を実現します。回転発電機の正確な銘板定格を簡単に確認できます。定期的な運用により、ディーゼルエンジンのウェットスタッキングを積極的に防止します。発電機が非常に軽い負荷で動作すると、未燃燃料が急速に蓄積します。最大の熱負荷を適用すると、この危険な蓄積が効果的に燃焼されます。
オペレータはまた、基本的な過渡応答テストでもこれらに大きく依存しています。通常、技術者は特定の進行ブロックに電気負荷を加えます。定格容量の 25% から開始し、50%、75%、そして最終的には 100% に移行する可能性があります。このステップ負荷により、発電機のガバナが突然の電圧要求に正しく応答することが検証されます。突然の負荷ブロックを適用して、電圧降下を正確に測定できます。
操作の簡単さは、標準ユニットにとって依然として大きな利点です。技術者が安全に操作するためには、最小限の専門トレーニングが必要です。制御システムは通常、非常に簡単なインターフェイスを使用してステップ荷重を適用します。オペレータがトグル スイッチを切り替えると、強力なコンタクタが内部抵抗器に直ちに接続します。
ただし、最終的には実装に厳しい制限が課されることになります。標準ユニットは、いかなる状況においても進み力率をシミュレートすることはできません。また、現在必要とされている正確な共振条件をテストすることもできません。高度なグリッド接続インバータのテストには、両方の機能が絶対に必要です。
主なアプリケーションには次のシナリオが含まれます。
高度なグリッド アプリケーションには、非常に高いレベルのエンジニアリング精度が必要です。専用ユニットがユーザー仕様に合わせて力率を正確に調整します。これらは、進み電気負荷と遅れ電気負荷の両方をシームレスに処理します。また、シミュレーションされた系統故障イベント中に特定の共振周波数も完全に一致します。
系統接続インバータは、世界中で厳しい単独運転防止規制に直面しています。電力網に障害が発生した場合、ローカルのパワーコンディショナは直ちにシャットダウンする必要があります。この重要な安全切断により、外部送電線を修理する電力会社の作業員が保護されます。地元の太陽光発電所が電力を市の送電網に供給していると考えてみましょう。倒木によって幹線電力線が切断された場合、太陽光発電パワーコンディショナは電圧降下を即座に感知する必要があります。数ミリ秒以内に発電を停止する必要があります。
このメカニズムを実験室でテストするために、エンジニアは容量性要素と誘導性要素を使用します。これらはインバータの電気出力と正確に一致します。 RLC ユニットは、完全にバランスのとれたローカル負荷環境をシミュレートします。これは、インバータを効果的に騙して、グリッドがアクティブのままであると認識させます。ローカル負荷がインバーター出力と完全に一致したら、技術者は主電力供給を切断します。インバータは、たとえローカル負荷が完全に平衡化されたままであっても、グリッド損失を認識する必要があります。この特定のプロセスは、内部安全センサーに対する究極のストレス テストを提供します。
実装には、重要な構造的および運用上の現実が伴います。これらの精密システムは、熱と構造が非常に複雑であることが特徴です。敏感な内部コンデンサを保護するために、堅牢な冷却機構が必要です。オペレーターは、複雑なテストシーケンスを管理するために、高度な PC ベースのソフトウェアを必要とします。 Modbus 通信と特殊な GUI は、高精度のマイクロステップ調整のみを処理します。
主な用途は次のとおりです。

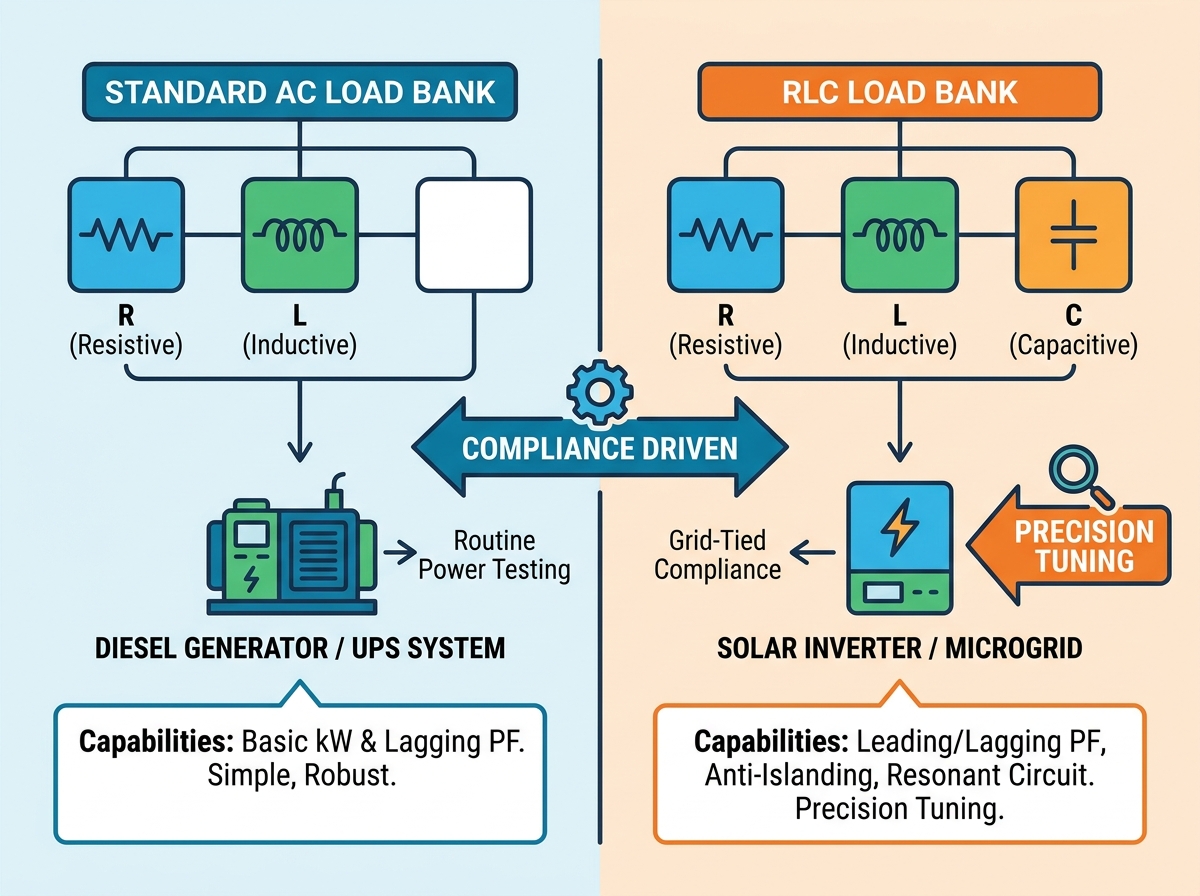

テスト用に RLC と AC ロード バンクの違い を評価する場合は、技術的な制限を慎重に考慮してください。基本的なキロワット定格をはるかに超えたものに目を向ける必要があります。堅牢なシンプルさと高い耐久性を重視したスタンダードモデル。特殊なモデルでは、微調整と厳密な環境シミュレーションが優先されます。以下の比較マトリックスは、主な相違点を明確に示しています。
| 技術パラメータ | 標準 AC ロード バンクの | 精度 RLC ロード バンク |
|---|---|---|
| テスト機能 | 実電力 (kW) および皮相電力 (kVA) テスト | kW、kVA、および厳密な共振周波数チューニング |
| 力率範囲 | 通常、1.0 ユニティまたは 0.8 遅れ | 完全に調整可能でパラメータに遅れが生じます |
| スケーラビリティと統合 | 簡単なセットアップを使用して簡単に並列化 | 高度な同期を必要とする複雑な統合 |
| システム制御スタイル | 手動トグルまたは基本的なステップロード PLC | Modbusプロトコルを使用した高度なPCベースのGUI |
| コンプライアンスの調整 | 標準的な地方消防法および建築基準法 | UL 1741 や IEC 62116 などの厳格なグリッド規格 |
複雑な統合では、多くの場合、モジュール間に専用の光ファイバー リンクが必要になります。これにより、高速共振テスト中のデータ遅延が排除されます。各ユニットが基本的に異なるエンジニアリング目的をどのように果たしているかがはっきりとわかります。
以下の正確な段階的な手順に従って、組織に適した機器を選択してください。
バイヤーは、標準的な調達サイクル中に隠れた技術的課題に直面することがよくあります。標準のテストユニットは通常、工場からすぐに出荷されます。逆に、非常に複雑なユニットが既製のアイテムになることはほとんどありません。エンジニアリングおよび製造のリードタイムが大幅に長くなることが予想されます。カスタマイズされた精密ユニットの場合、生産サイクルは通常数か月に延長されます。
発注書を確定する前に、最小ロード ステップ解像度を慎重に精査する必要があります。単独運転防止テストでは、完全な共振を達成するために非常に細かい負荷ステップが必要です。多くの場合、10W または 10VAR の調整増分が必要になります。安価なモデルでは、この必要な解像度が提供されないことがよくあります。正確な周波数をダイヤルできない場合、単独運転防止テストは自動的に失敗します。
最後に、データ収集システム (DAQ) を厳密に検証します。テスト ソフトウェアは、現在の施設アーキテクチャにシームレスに統合する必要があります。認証機関は、準拠の反駁できない証拠を必要とします。 DAQ システムは、電圧と電流の波形をミリ秒単位で高速にキャプチャする必要があります。シミュレートされた停止中に、高速の過渡イベントを正確にキャプチャする必要があります。既存のデータロギング機器が完全に同期していることを確認します。サンプリング レートが一致しないと、何時間にもわたる高価な認定テストが台無しになります。ハードウェアにデータ遅延が発生している場合、厳密に規定された時間枠内にインバータがシャットダウンしたことを証明することはできません。
標準の抵抗ユニットは、従来の発電試験において依然として信頼性の高い主力製品です。彼らはバックアップ発電機や大型 UPS システムを完璧に扱います。逆に、特殊な RLC ユニットは、高度な規制遵守ツールとして機能します。最新の再生可能エネルギー システムには、この正確なレベルのテスト精度が要求されます。
プロセスの早い段階で必ずコンプライアンス エンジニアに直接相談してください。正式な RFP を発行する前に、正確なテスト プロファイルを細心の注意を払って検証してください。この入念なプロセスにより、純粋で監査不能なデータを保証するユニットを確実に確保できます。将来のテストのニーズを正確にマッピングして、今すぐ行動を起こしてください。送電網の安全性や基本的な機器の信頼性については決して妥協しないでください。
A: 基本的な耐荷重テストに使用できます。ただし、義務化された島嶼防止認証には使用できません。単独運転防止の厳格な遵守には、専用の RLC ユニット内にのみ存在する正確な容量性要素が必要です。
A: 高電圧コンデンサと微調整されたインダクタが含まれています。また、高度な高解像度制御システムも必要です。これらのユニークなコンポーネントは、抵抗、インダクタンス、および静電容量を同時に正確にバランスさせます。これには、製造中のエンジニアリングの厳密な監視が必要です。
A: はい。純粋な抵抗モードで簡単に操作できます。標準ユニットとして効果的に機能します。この運用の多様性は、複数のタイプの電気機器をテストする現代の研究室に大きなメリットをもたらします。
