テストされていない電力インフラストラクチャは、運用上の重大な脆弱性を生み出します。実際の公共施設の停止中に UPS システムが機能をサポートできない場合、UPS システムの価値はゼロになります。 UPS の内部自己診断や工場でのテストのみに依存すると、重大なリスクが生じます。実際のサイト固有の電気ストレス下でのパフォーマンスを検証する必要があります。プロジェクト マネージャーと施設ディレクターは、テスト プロトコルを計画、実行、評価するための明確なフレームワークを必要とします。実際の IT 環境を危険にさらすことなく継続的な電力を保証する方法について概説します。これらの戦略を実装することで、自信を持ってパワートレインを検証し、リスクを隔離し、重要なインフラストラクチャ全体にわたって標準化されたコンプライアンスを確保できます。適切な検証を行うには、実際のサーバー負荷が発生する前に、機器を絶対限界まで引き上げる必要があります。このアプローチにより、回復力のある施設と、壊滅的な障害が発生するのを待っている施設が分離されます。
タイミングが重要: UPS バッテリが完全に充電され、化学的に安定し、正確な容量を読み取る準備ができていることを確認するために、設置後負荷テストを展開後 1 週間以内に実施する必要があります。
総合的な検証: 効果的なテストには、専用のデータセンター負荷バンクを使用して定常状態と過渡負荷の両方をシミュレートし、すべての機能設計ポイントにわたるパワー トレイン全体を検証する必要があります。
リスクの分離: コンピュータ制御の外部ロード バンクを利用することで、稼働中の重要なインフラストラクチャがストレス テスト段階で潜在的な障害にさらされるのを防ぎます。
標準化されたコンプライアンス: 保証を維持し、ベースライン テスト レポートを作成し、施設層のコンプライアンスを証明するには、テスト中に IEEE 標準およびメーカー仕様に準拠することが必須です。
目次
テスト シーケンスを開始する前に、厳密なベースライン要件を確立する必要があります。主な目的には、100% 定格負荷下での出力電圧の安定性、周波数レギュレーション、および高調波歪みの制限を検証することが含まれます。機能負荷テストは、システムの信頼性を証明するために引き続き絶対に必要です。これには、最大のストレス下でも処理できるように設計されたすべての機能ポイントに UPS システムを押し込むことが含まれます。
これらの機能ポイントには、通常動作、バッテリー モード、エコ モード、および静的バイパス移行が含まれます。成功基準は、機器のライフサイクルを通じて変化します。初期試運転では、設計能力が現場の要件を満たしていることを証明し、設置品質を検証します。定期的なメンテナンス テストでは、致命的な故障が発生する前に、コンデンサの乾燥や IGBT の故障などのコンポーネントの劣化を特定します。
オペレーターは、システムが運用基準を満たしていることを確認するために、テスト中に特定の指標を監視する必要があります。テストを成功させるには、適用される負荷に関係なく、機器が厳しい公差内に留まっている必要があります。
パフォーマンス指標 | 標準公差 | 障害インジケーター |
|---|---|---|
電圧調整 | 公称出力の±1% | 定常状態負荷時の電圧低下 |
周波数安定性 | 動作時±0.1Hz | バイパスソースと同期できない |
全高調波歪み (THD) | 線形負荷の場合は 3% 未満 | 変圧器内の過剰な熱 |
スタティックバイパス転送 | 4 ミリ秒未満 | 移行中の負荷の低下 |
包括的なテストにかかるコストは、予期せぬ停止による影響に比べればわずかです。実際の IT 負荷では、安定した全容量のテスト条件が提供されることはほとんどありませんが、シミュレートされた負荷により、エンジニアは重要な機器を危険にさらすことなく、最大容量で UPS のパフォーマンスを安全に検証できます。

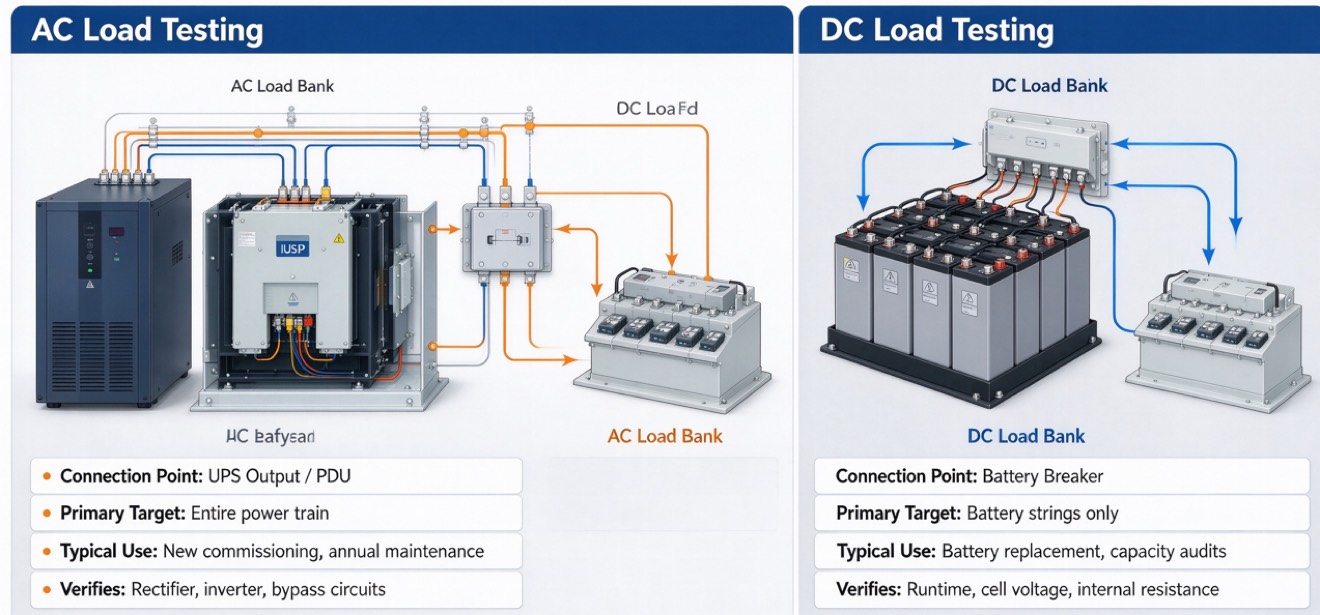

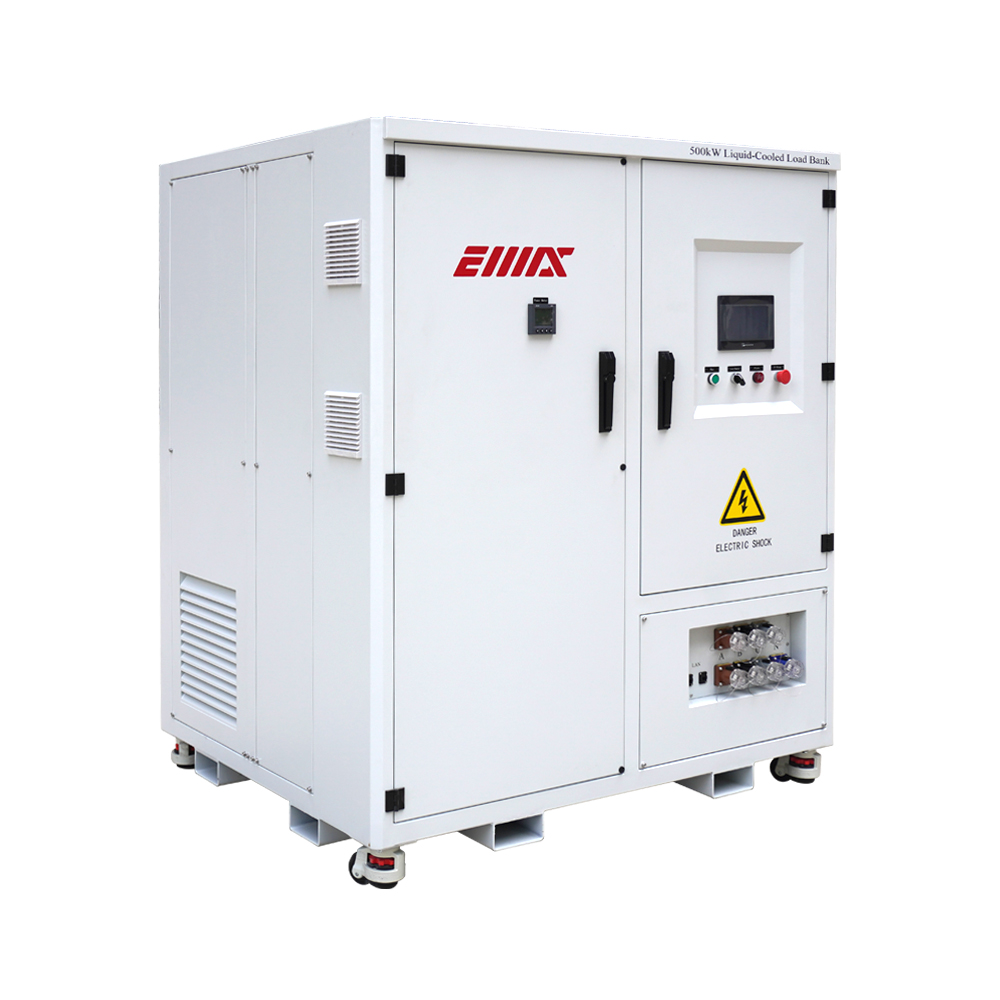

AC 負荷バンクは、インバーター、整流器、バイパス性能を含む完全な UPS 電力経路を検証します。 DC ロード バンクはバッテリー ストリングを直接テストし、正確な容量測定を提供し、個々のセルの弱点を特定します。どちらの方法でも異なる検証データが提供されるため、多くの場合一緒に必要になります。
抵抗負荷バンクは、力率 1.0 の純粋な有効電力をシミュレートします。これらは、基本的な容量検証と熱ストレス試験において重要な役割を果たします。電気エネルギーを完全に熱に変換し、UPS システムの生のキロワット (kW) 出力をテストします。
無効負荷バンクは遅れ力率または進み力率をシミュレートします。機器の完全な皮相電力 (kVA) 定格をテストするには、抵抗要素と無効要素の両方を組み合わせる必要があります。最新の IT サーバー負荷は、複雑な電気引き込みを生み出すスイッチモード電源を利用しています。組み合わせたアプローチにより、これらの現実世界の状況が正確に再現されます。適切な データセンター負荷バンクを利用すると 、テストは単純化された実験室のシナリオではなく、実際のサーバーの動作を確実に反映します。
FAT と SAT の間の境界を明確にする必要があります。 FAT は、完璧なグリッド電力と理想的な周囲温度を使用して、管理された工場環境での製造品質を検証します。 SAT は、実際のバックアップ発電機や施設の接地システムと相互作用しながら、サイトの特定の電気エコシステム内で UPS を検証します。
FAT は SAT の代わりにはなりません。配送時の振動、設置エラー、サイト固有の開閉装置の統合により、オンサイトでのみ現れる新たな変動要因が生じます。プロジェクト マネージャーは、誤ったセキュリティを避けるために、この違いを理解する必要があります。 UPS は、不適切な現場配線、ブレーカー調整の不一致、または環境要因により、FAT には完全に合格しても、SAT には不合格となる場合があります。
配送中の振動により、内部バスバーの接続が緩む可能性があります。
フィールド配線エラーにより、位相回転の不一致が発生する可能性があります。
サイトの接地の問題により、コモンモードノイズが発生する可能性があります。
設備の冷却では UPS の熱遮断に対応できない場合があります。
実際のロードステップでは、ジェネレータの同期が失敗する場合があります。
外部負荷を接続する前に、目視検査、トルクチェック、システム検証を完了してください。ケーブルの完全性、ブレーカー設定、換気、アラーム、バイパス機能、EPO 回路、および BMS 通信を確認して、安全な操作を確保します。
定常状態テストでは、25%、50%、75%、100% などの段階的な負荷ステップを適用して、熱安定性とコンポーネントの性能を検証します。過渡試験では、負荷の急激な変化を適用して、実際の動作条件下で UPS の電圧回復と動的応答を評価します。
バッテリーの放電テストにより、実際のバックアップ実行時間を確認し、弱いセルを特定します。テスト全体を通じてセル電圧と内部抵抗を測定して、バッテリーの状態を確認し、メンテナンスのベースラインを作成します。
新しく取り付けたバッテリーには、テストする前に十分な安定時間を与えてください。約 1 週間待つことで、適切なフロート充電とセルの均等化が可能になり、正確な放電テスト結果が保証され、誤った故障が回避されます。
全負荷テストでは、施設の冷却システムを圧倒する可能性のある大量の熱が発生します。過熱、火災警報、機器の損傷を防ぐには、適切な排気経路、ケーブル管理、温度監視が必要です。
テスト前に明確な緊急手順を確立します。異常状態が発生した場合に UPS の安全な動作を確保するために、中止ステップ、負荷除去プロセス、および担当者の責任を定義します。
実行後に詳細なテスト文書を完成させます。レポートには、コンプライアンス、保証請求、および将来のメンテナンス計画をサポートするために、パフォーマンス データ、熱結果、バッテリー メトリック、および合否検証を含める必要があります。
テスト手順は、IEEE バッテリーテストガイドラインや ASHRAE の熱要件などの認知された標準に準拠する必要があります。コンプライアンスにより、信頼できる結果、安全性、防御可能な試運転記録が保証されます。
認証、安全履歴、機器の能力、レポートの品質に基づいてベンダーを選択してください。認定プロバイダーは、詳細なテスト計画、リスク評価、データロギング機能、および包括的な最終レポートを提供する必要があります。
UPS 負荷バンク テストの 実行は 、オプションのメンテナンス作業ではありません。これは、データセンターの電力回復力を保証し、壊滅的な停止を回避するための唯一の経験的な方法のままです。施設およびプロジェクトの管理者は、特定の層の要件、リスク許容度、および重要な負荷プロファイルに基づいてテスト パラメーターを選択する必要があります。リスクを分離し、パワートレイン全体を検証することで、重要なインフラストラクチャの基盤を保護します。
現在のメンテナンス スケジュールを監査して、サイト受け入れテストのギャップを特定します。
施設層に基づいて、今後のすべての機器導入に対して厳密な負荷パラメータを定義します。
認定された専門ベンダーから詳細なテスト提案とサンプル レポートをリクエストしてください。
将来のコンポーネントの劣化を追跡するために、包括的なベースラインパフォーマンス文書を確立します。
A: 重要な施設については毎年テストを実施します。バッテリーストリングが古くなった場合、または大規模な修理やコンポーネントの交換の直後にテストをより頻繁に実施して、システムの完全性を確認します。
A: テストではすべての設計パラメータをカバーする必要があります。これには、通常動作、バッテリ放電モード、エコモード、および全電気負荷時の静的バイパスへのシームレスな移行が含まれます。
A: 抵抗ユニットは、力率 1.0 の有効電力をシミュレートします。リアクティブ ユニットは、現実世界の IT 力率をシミュレートし、最新のサーバーの複雑な電力消費を模倣します。
A: 待つことでバッテリーの化学的性質が安定します。これにより、完全なフロート充電が保証されます。これは、容量を正確に読み取り、放電サイクル中の誤った故障を防ぐために絶対に必要です。
A: はい、分離された並列システムを使用します。ただし、異常が発生した場合に重要な IT 負荷が低下するという深刻なリスクがあるため、厳密なフェールセーフなしでの使用は強くお勧めできません。
